Шаговые электродвигатели серии FL20STH
Самые малогабаритные из гибридных шаговых двигателей. Применяются в приборах точной механики и отпики, измерительной технике, оборудовании медицинской промышленности и коммуникационном оборудовании. Отличаются высокой плавностью работы и низкой инерцией.
Модельный ряд серии FL20STH
| Модель | Номинальное напряжение, В | Ток на фазу, А | Сопротивление на фазу, Ом | Индуктивность на фазу, мГн | Удерживающий момент, кг х см | Количество выводов | Момент инерции ротора, кг х м2 | Вес, кг | Длина, мм |
| FL20STH30-0604A | 3.9 | 0.6 | 6.5 | 1.7 | 0.18 | 4 | 2.0×10-7 | 0.06 | 30 |
| FL20STH42-0804A | 4.32 | 0.8 | 5.4 | 1.5 | 0.3 | 4 | 3.6×10-7 | 0.08 | 42 |
Основные технические характеристики серии FL20STH
| Параметр | Спецификация |
| Угловой шаг | 1.8° |
| Погрешность углового шага | ±5% (полный шаг, без нагрузки) |
| Погрешность сопротивления обмоток двигателя | ±10% |
| Погрешность индуктивности | ±20% |
| Температура нагрева двигателя | 80°C макс. (рабочий ток, 2 фазы) |
| Рабочая температура | -20°C ~ +50°C |
| Сопротивление изоляции | 100 MОм мин., 500 В постоянного тока |
| Диэлектрическая прочность | 500 В переменного тока в течение минуты |
| Радиальный люфт вала двигателя | 0.02 мм. макс. (при нагрузке 450 гр.) |
| Осевой люфт вала двигателя | 0.08 мм. макс. (при нагрузке 450 гр.) |
| Допустимая радиальная нагрузка на вал | 20 Н макс. |
| Допустимая осевая нагрузка на вал | 2 Н макс. |
| Крутящий момент | 0.18 ~ 0.3 кг×см |
| Ток фазы двигателя | 0.6 ~ 0.8 А |
Информация для заказа серии FL20STH
| FL | 20 | STH | 30 | - 060 | 4 | A |
| FL - шаговый двигатель | Размер фланца двигателя | Тип двигателя | Длина корпуса двигателя | Ток на фазу | Кол-во выводов | Тип вала двигателя |
20 20 мм | STH с высоким крутящим моментом | 30 30 мм 42 42 мм | 060 0.6 А 080 0.8 А | 4 4 вывода | A одиночный |

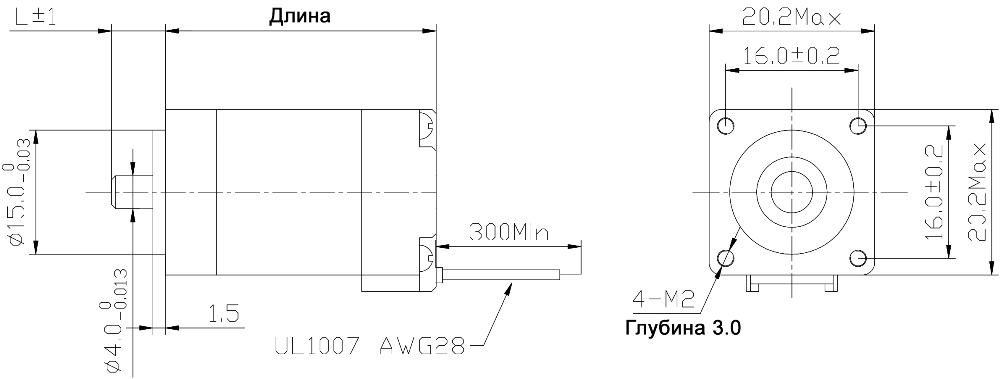

Габаритные размеры серии FL20STH (L=6.5; 15)

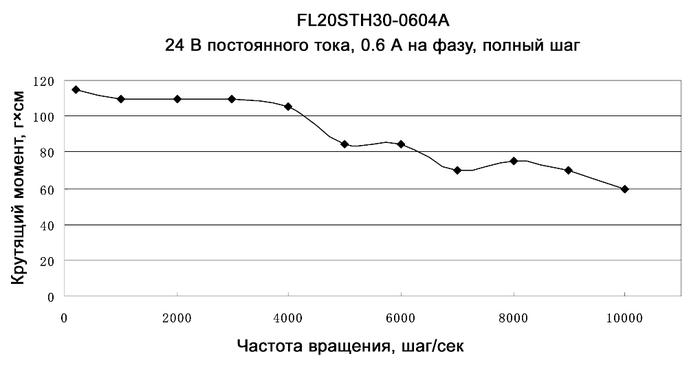

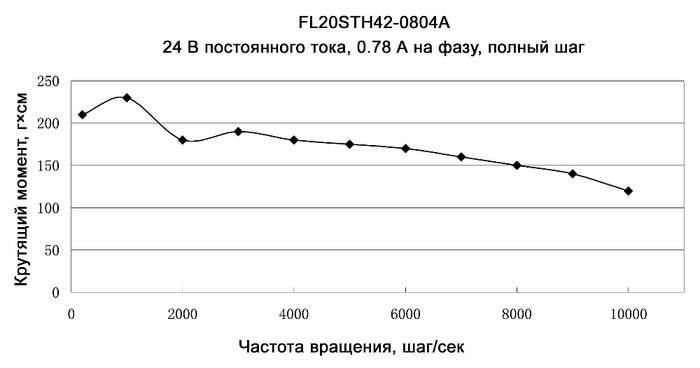

Нагрузочные характеристики серии FL20STH

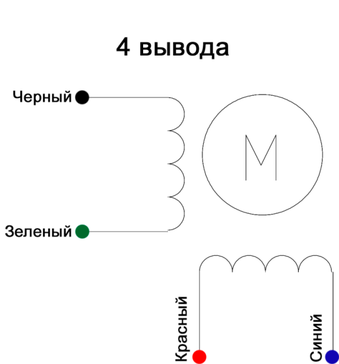

Электрическая схема соединения
